Вентиляция складов

Микроклимат складских помещений влияет на сохранность товаров и продуктивность персонала. Слишком высокая или низкая влажность, резкие запахи, чрезмерное содержание углекислого газа – все это относится к негативным факторам. Помогает урегулировать показатели вентиляция склада, построенная в соответствии с действующими нормами. Последние разрабатывают индивидуально исходя из назначения помещения, его объема и еще ряда критериев.

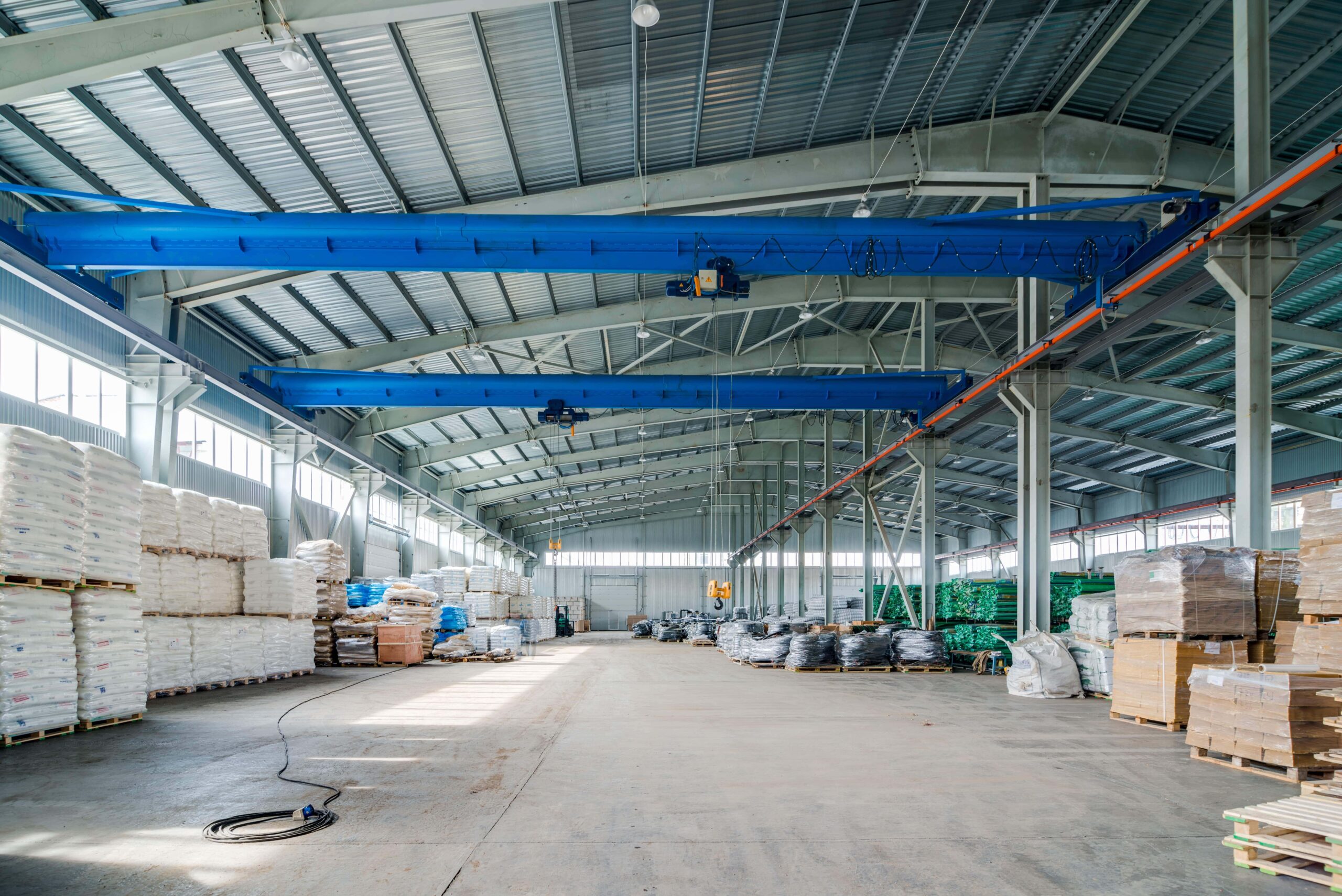

Особенности складской вентиляции

Ключевое отличие складов от других типов помещений – высокая заставленность как стеллажами и иным оборудованием, так и товарами/сырьем в упаковках, на паллетах. Это и создает недостаток свободного пространства для движения воздуха. Нарушенная циркуляция приводит к образованию застойных зон. В них ощутимо более «тяжелый» воздух, с накопленными запахами, увеличенным уровнем влажности.

Чтобы исключить вероятный вред персоналу, хранимым в помещении материалам, нужно заранее продумывать систему вентиляции в складских помещениях. При грамотном проектировании легко организовать комфортный микроклимат даже в стесненных условиях. Например, один из приемов – располагать вентиляционные каналы параллельно линии расположения стеллажей. Такие системы нередко одновременно выполняют задачи отопления помещения.

Нормы организации вентиляции склада

При планировании вентиляционной системы компания должна учитывать общие технологические принципы проектирования, соблюдать требования к рабочим местам по СОУТ (специальной оценке условий труда) и правила пожарной безопасности. Последние зависят от категории помещения, типа материалов и еще ряда факторов. Так, при складировании различных нефтепродуктов используют нормы СП 155.13130-2014, для лесных материалов – СП 114.13330.2016.

Относительно системы вентиляции складов применяется следующий перечень норм:

1. СП 60.13330.2020 – регламентирует отопление, кондиционирование и вентилирование.
2. СП 7.13130.2013 – то же, но относительно общей пожарной безопасности.
3. СП 56.13330.2021 – правила обустройства производственных помещений любого типа.
4. СП 53.13330.2011 – позволяет определить класс конструктивной опасности.
5. ГОСТ Р 59972-2021 – определяет требования к вентиляционным системам и т.д.

Стоит упомянуть и федеральный закон №123-ФЗ, определяющий условия технического регламента о требованиях пожарной безопасности. Также имеют вес санитарно-гигиенические нормы, которые предписываются ГОСТ 12.1.005, СанПин 1.2.3685-21. Их условия нацелены преимущественно на безвредность (безопасность) среды обитания для человека. Персонал проводит внутри помещений склада по много часов подряд, поэтому соблюдение перечисленных норм обязательно.

Табл. 1. Нормы хранения различных видов продукции

Подробнее об основных принципах вентиляции складских помещений

Исходя из габаритов помещения, его заполненности, категории продукции выбирают один из двух типов вентиляции: принудительный или естественный. Их отличает принцип работы, возможности и назначение. Иногда играют роль энергозатраты, периодичность технического обслуживания (это очистка, замена изношенных элементов и т.п.).

Естественный воздухообмен

Воздухообмен естественного типа работает за счет разницы давления столбов воздуха, имеющих разную температуру. Здесь играет роль текущий климат, например, в зимнее время из помещения тепло выходит «само по себе» вместе с запахами, углекислым газом и т.д. Взамен него внутрь идет холодный воздух, насыщенный кислородом. При наличии отопления процесс проходит активнее. В летнее время воздухообмен ухудшается, это могут компенсировать кондиционеры.

Наиболее продвинутыми считаются системы кондиционирования VRF (Variable Refrigerator Flow) и VRV (Variable Refrigerator Volume). В них предполагается использование раздельного потока для каждого блока. Термины отличаются лишь тем, что второй является зарегистрированным товарным знаком компании Daikin. Из-за этого параллельно и применяется первый, разрешенный для любых других производителей.

Особенности естественной вентиляции складов:

1. Приточные отверстия летом оптимально располагать на высоте 0,3-1,8 м от уровня пола. На выбор влияет удобство установки, плотность загрузки стеллажей.
2. Избежать чрезмерного охлаждения помещения зимой можно поднятием воздуховодов до 3 м, если потолки высотой до 6 м, и выше 4 для более высоких складов.
3. Низкие помещения оснащают приточными отверстиями с учетом вероятности их заноса снегом, рисков залития водой во время паводков.

Основной минус естественной вентиляции – воздух попадает внутрь практически без обработки. На входе можно поставить фильтры, подогрев, увлажняющие механизмы для обработки потока, но они существенно снижают скорость потока. Эффективность такого комплекса зависит внешней среды. Чем выше разница по температуре с помещением, тем лучше работает воздухообмен.

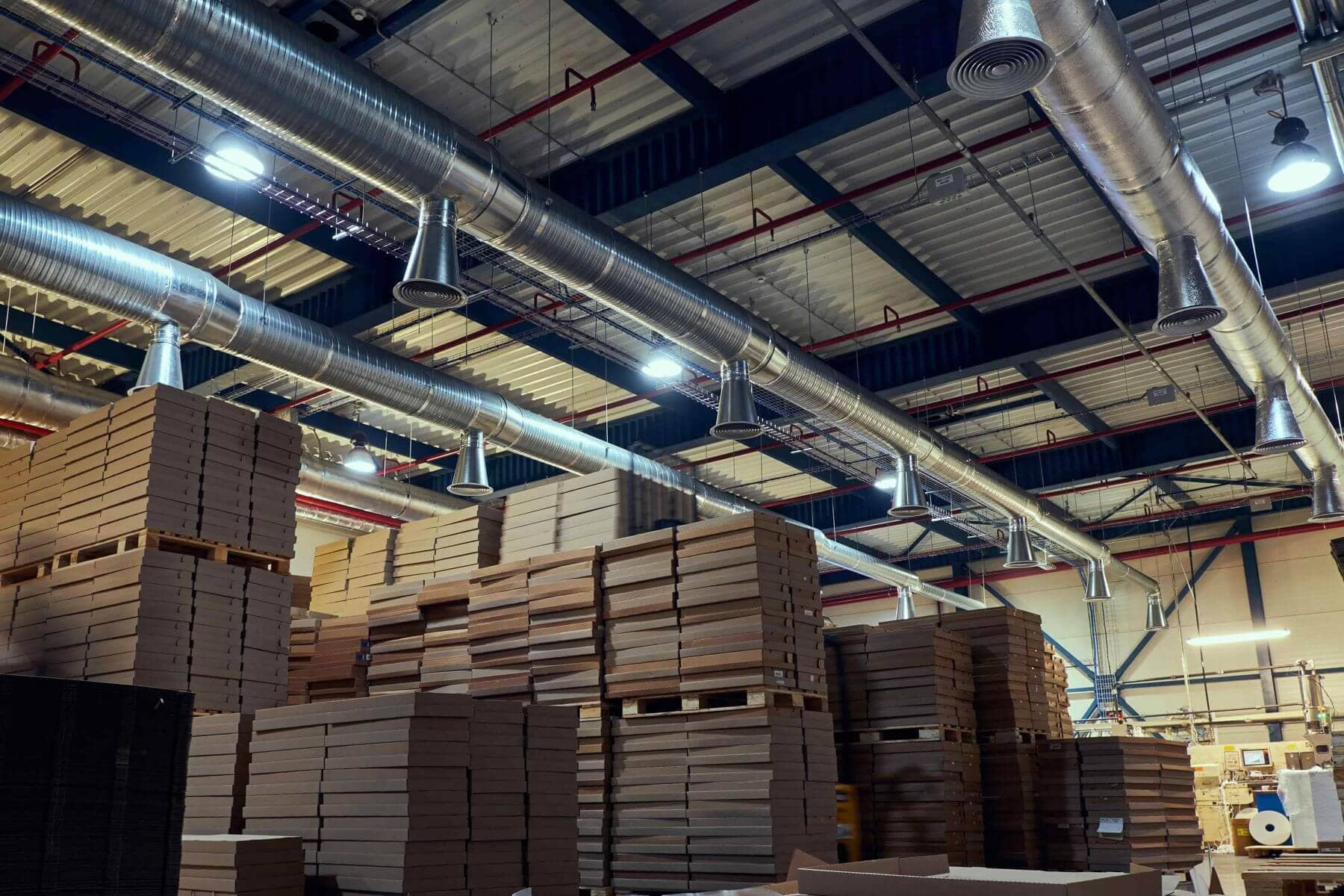

Принудительная вентиляция

Недостатков естественной вентиляции лишена принудительная. За счет установки оборудования для создания искусственного потока воздуха система работает одинаково эффективно при любой погоде снаружи, независимо от температуры внутри помещения. Такой вариант используют, если нет возможности обеспечить достаточную вентиляцию при естественном воздухообмене, когда есть необходимость достичь показателей микроклимата, отличающихся от уличных условий.

Типовые особенности принудительной вентиляции складских (промышленных) зданий:

1. Вытяжные отверстия размещают в наиболее загрязненных частях склада.
2. Компенсация отводимого горячего воздуха обычно происходит за счет инфильтрации через стены, крышу сооружения, ворота, окна.
3. Необходима постоянная подача электроэнергии в требуемом количестве для вентиляторов, автоматики, регулярное техобслуживание и ремонт.

Чтобы сократить расходы на содержание, продлить срок безремонтной службы системы нередко используют комплексный подход. Так, при включенном отоплении зимой неплохо работает обмен воздуха без принудительного привода. Для выравнивания температуры внутри и снаружи здания становится более актуальной система принудительного типа.

Главное, заранее определить, нужна общеобменная вентиляция или несколько автономных блоков для качественного проветривания конкретных помещений. Например, связанных с химическими препаратами. Такие комплексы должны быстро отводить загрязненный воздух и не соприкасаться с общей системой в течение всего рабочего времени.

Одной из самых эффективных по характеристикам считается вентиляция типа VAV (Variable Air Volume), система с переменным расходом воздуха. Она предлагает максимальный воздухообмен во внутреннем пространстве при минимальном расходовании электроэнергии. Подобные комплексы легко проходят паспортизацию, обязательную для вентиляционного оборудования.

Подробный каталог доступных вариантов предложат в компании, занимающейся проектированием и установкой. Там же специалисты подберут техническое оснащение с сертификатами качества, со своевременной поставкой и множеством других плюсов.

Инфильтрация воздуха

Независимо от выбора типа вентиляции необходимо учитывать герметичность помещения, которая влияет на объемы воздуха, поступающие снаружи, с улицы. Это является частью естественного воздухообмена, но с учетом отсутствия регулирования влажности, содержания пыли. Если товар не требует соблюдения определенных условий хранения, такого притока свежего воздуха может быть достаточно для поддержания комфортного нахождения в здании.

При необходимости контроля микроклимата инфильтрацию желательно сводить к нулю. Меры для этого включают наружную и внутреннюю теплоизоляцию, установку герметичных оконных рам и применение докшелтеров (герметизаторов проема). Игнорирование подобных мер приводит к ряду проблем. Например, неконтролируемым скачкам влажности. При минусовой температуре воздуха снаружи в местах выхода больших теплых масс будет образовываться конденсат и наледь.

Особое внимание стоит уделять наветренной стороне. Там практически всегда есть динамическое давление воздушной массы и велики риски проникновения наружного воздуха внутрь. Чтобы такой эффект был минимизирован, стоит при разработке проекта вентиляции склада предусмотреть его расположение «вдоль» или «наискось» преобладающим воздушным потокам. Компенсировать их можно за счет установки противоветровых заграждений.

С подветренной стороны постоянное «отрицательное» давление. Это идеальное условие для оттока воздуха из помещения. Чтобы компенсировать эффект, задача при расчете проекта по объекту компании – выбрать оптимальные параметры кровли, ликвидировать точки отрыва пограничного слоя потока при помощи установки ветронаправляющих элементов. Еще нужно добиться сбалансированной работы вентиляционной системы, чтобы та поддерживала давление в помещении соразмерное с наружным.

Требования к оборудованию

Вентиляция складских помещений – это составная часть общего комплекса по поддержанию внутри заданного микроклимата. Только так можно получить стабильный результат, ведь при изменении температуры окружающего воздуха требуется подогрев или кондиционирование. В ряде случаев речь идет об осушении, увлажнении, создании управляемого потока, чтобы соблюсти нормативные требования и качество микроклимата.

Основные правила

Мощность вентиляционного оборудования выбирается с учетом расчетного объема воздухообмена, вероятных потерь, возникающих по причине неполной герметичности помещения. Его желательно размещать исходя из нескольких критериев.

Из них обязательные:

1. Доступность для профилактических работ, текущего и капитального ремонта.
2. Соответствие требованиям электрической и пожарной безопасности.
3. Наличие свободного места, незанятого стеллажами, товаром.

Еще важно соблюдать нормы по уровню шума. Последнее часто вынуждает устанавливать блоки с двигателями/компрессорами снаружи здания. Например, на чердаке (под кровлей) или в пристройке к основному зданию. В частных коттеджах, бытовых пристройках схема схожая.

Резервная и аварийная вентиляция

Одна из основных проблем, которую необходимо продумать заранее – что делать при поломке или отключении электроэнергии. Нештатная ситуация способна привести к порче продукции, поэтому желательно иметь запасной вариант для вентиляции помещения. Это важно и при хранении веществ с вредными свойствами, способных испаряться, иначе попадать в окружающий воздух.

Основные моменты:

1. При постоянной работе людей внутри склада обязательна установка резервных модулей или использовать две и более установок вентилирования, чтобы поддерживать минимальный уровень воздухообмена.
2. Помещения вместимостью более 10 тонн, с высокой пожаро-, взрывоопасностью важно оснащать резервной системой воздухообмена достаточной мощности с локальным питанием от аккумуляторов или генератора.
3. Вредные частицы оптимально не выбрасывать в окружающую среду, а утилизировать при помощи аспирационной системы или ставить дополнительную фильтрацию среды.

После аварийной остановки системы рекомендуется ее эксплуатация в формированном режиме для быстрого удаления пыли и иных примесей, углекислого газа. Важно учитывать летучесть примесей. Если компоненты тяжелее воздуха, патрубки вентиляционной системы лучше заранее монтировать на рабочих местах сотрудников, а если легче, можно ограничиться воздухозаборами под потолком.

Оборудование для обеспечения микроклимата

Эффективная вентиляция обеспечивает заданный температурно-влажностный режим независимо от условий снаружи здания. Подача воздуха с определенными параметрами будет возможна в случае установки в приточно-вытяжную систему калориферов и увлажнителей. Первые будут нагревать атмосферу внутри помещения, что одновременно приведет к осушению (при исправности вытяжки). Вторые повысят уровень влаги до комфортного значения.

Калориферы бывают электрическими и водяными. Выбор зависит от обеспеченности комплекса конкретными ресурсами для работы оборудования. Работа увлажнителей требует подключения к центральной системе водоснабжения или установки специальных накопительных емкостей. Чтобы существенно снизить энергозатраты, есть смысл рассмотреть возможность монтажа инженерной сети для рекуперации тепла. Они подогревают входящие потоки воздуха за счет тепла обратных.

Параметры микроклимата на складе

Основы организации оптимальных условий работ на складах описаны в НТП-АПК 1.10.17.001-03. Но в зависимости от отрасли предприятия необходимо соблюдать «внутренние» требования. Так, на пищевых складах от параметров воздушной среды зависит сохранность продуктов. Желательно выдерживать нормы влажности и при хранении древесины, металлических изделий, не покрытых защитным слоем и т.д.

Кратность воздухообмена

Воздухообмен внутри помещения должен выполнять две задачи. Это создание микроклимата требуемого для хранения конкретного вида продукции. И удаление из воздуха вредных, а иногда и опасных для здоровья, примесей, аэрозолей. Показатель напрямую зависит от площади объекта. Расчет кратности воздухообмена рассчитывают по определенной формуле, единой для всех типов складов.

K (1/ч)=A/V

где A – объем воздуха, поступающего за один час (куб. м/ч), V – объем складского помещения (куб. м). Большинство видов товаров успешно сохраняют свои свойства при кратности равном единице. Если склад используется для некоммерческих целей, допустимый показатель существенно ниже. Но при условии заданной температуры и влажности. Производительность оборудования указана в его документах, востребованность конкретных моделей рассчитывают, когда делают проект.

Особенности хранения стройматериалов

Стройматериалы – один из немногих видов продукции, который хранят без специальной упаковки. Металл, древесина восприимчивы к воздействию влаги, зато устойчивы к перепадам температуры. Поэтому складские комплексы строительной компании нередко остаются без отопления, только с вытяжной вентиляцией, обеспечивающей требуемый режим хранения. Иная ситуация при работе с полимерными, битумными и битум-полимерными материалами.

Они требуют для хранения плюсовой температуры. То же относится к лакокрасочным составам, для которых замерзание чревато разложением суспензий/эмульсий и потерей изначальных свойств. Как именно складировать конкретные товары, лучше узнать у производителя. Проще всего изначально организовать температуру воздуха внутри не ниже +5℃. Это минимизирует затраты на отопление и исключит риски порчи продукции.

Проверенные производители

Заключение

Перечисленные в статье принципы организации вентиляции подходят практически для всех видов коммерческих организаций любой области деятельности: торгового центра, отеля, гостиницы или бассейна, магазина, серверной или цеха предприятия, кафе, бара, ресторана. Везде нужно сначала разработать проектную документацию согласно установленным правилам (СНиП, СП, ГОСТ и пр.).

Стоимость ее создания зависит от сложности задачи. Инженер предварительно выезжает на объект заказчика (производство и т.п.). После обследования он составляет техническое задание, согласует с клиентом цену, тип решения – количество активных устройств, необходимость реконструкции имеющейся системы. На этом этапе осуществляется подбор оборудования.

К реализации приступают по согласованию, получению ответов на вопросы, какие стоит задать специалисту до начала работ. Такой подход считается профессиональным, дающим гарантию, что даже очень сложный заказ будет сделан с учетом персональных пожеланий. Выбрать компанию проще всего по отзывам: сколько лет работает, консультируют ли по телефону, делают ли скидки.
